標準的實驗室配置哪些必不可少？實驗室的建設，無論是新建、擴建、或是改建項目，都不單純是選購合理的儀器設備，還要綜合考慮實驗室的總體規劃、合理布局和平面設計，以及供電、供水、供氣、通風、空氣凈化、安全措施、環境保護等基礎設施和基本條件等。今天東南儀誠整理標準實驗室的基礎配置，大家快來看看這些細節都了解嗎？

一、實驗臺的要求

（一）實驗臺的規劃

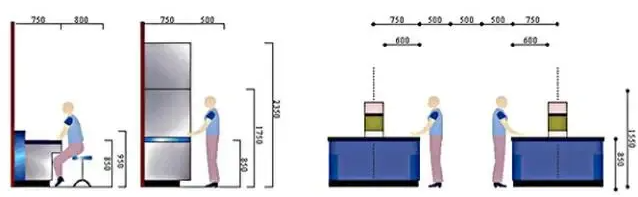

實驗臺在實驗室中可謂是占地面積最大的部分。實驗臺與實驗臺通道劃分標準如下（通道間隔用L表示）：

L>500mm時，一邊可站人操作；

L>800mm時，一邊可坐人操作；

L>1200mm時，一邊可坐人，一邊可站人，中間不可過人；L>1500mm時，兩邊可坐人，中間可過人；

L>1800mm時，兩邊可坐人，中間可過人可過儀器。

（二）實驗臺面的分類

1、實驗臺的功能作用

化學實驗臺面：防強酸、強堿、耐高溫；耐98%的濃硫酸；表面材質為酚醛樹脂板。

物理實驗臺面：防靜電、耐溫、抗滑、穩定強；耐28%的硫酸，表面材質為防火板。

生物實驗臺面：防水、防止細菌密度強；表面材質為不銹鋼板。

2、實驗臺的材質和高度

按照臺面材質可分為貼面板和實芯板。

天平臺、儀器臺不宜離墻太近，離墻400mm為宜。為了在工作發生危險時易于疏散，實驗臺間的過道應全部通向走廊。

另：實驗室建筑層高宜為3.7米-4.0米為宜，凈高宜為2.7米-2.8米。有潔凈度、壓力梯度、恒溫恒濕等特殊要求的實驗室凈高宜為2.5米-2.7米（不包括吊頂）；實驗室走廊凈寬宜為2.5米-3.0米。普通實驗室雙門寬以1.1米-1.5米（不對稱對開門）為宜，單門寬以0.8米-0.9米為宜。

二、不同實驗室的基礎配置

1、潔凈實驗室

潔凈實驗室主要是通過人為的手段，應用潔凈技術實現控制室內空氣中塵埃、含菌濃度、溫濕度與壓力、以達到所要求的潔凈度、溫濕度和氣流速度等環境參數。空氣潔凈度是指潔凈空氣環境中空氣含塵量程度，空氣潔凈度的級別以含塵濃度劃分。潔凈度是指每升空氣中所含粒徑≥0.5um的塵粒的總顆粒。

我國空氣潔凈等級標準分為：100級、1000級、10000級、100000級。

國際標準則劃分為：1級、2級、3級、4級、5級。

（1）試劑儲存和準備室（標本制備區）

儀器主要配置有：冷凍離心機、生物安全柜、冰箱、可移動紫外燈、專用工作服和工作鞋等。

eppendorf高速離心機5425、5425R

eppendorf多用途離心機5810、5810R

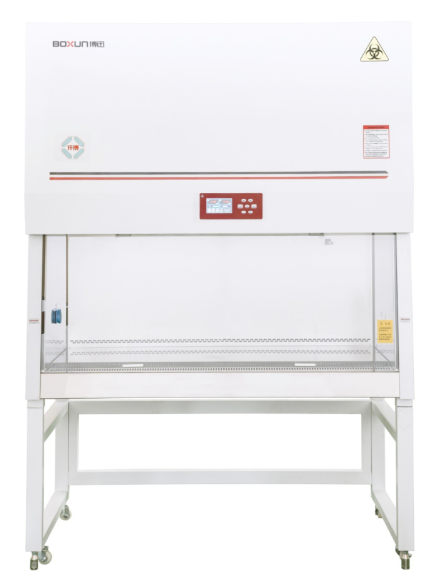

上海博迅生物安全柜

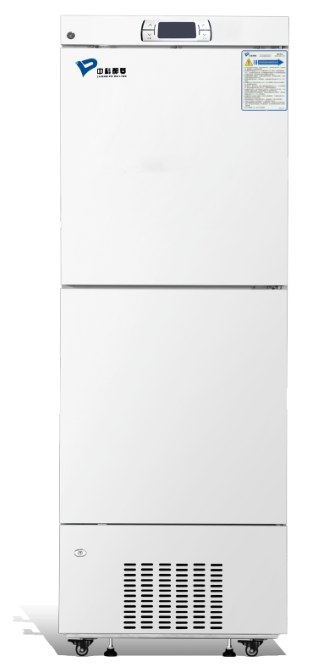

中科都菱醫用冷藏保存箱

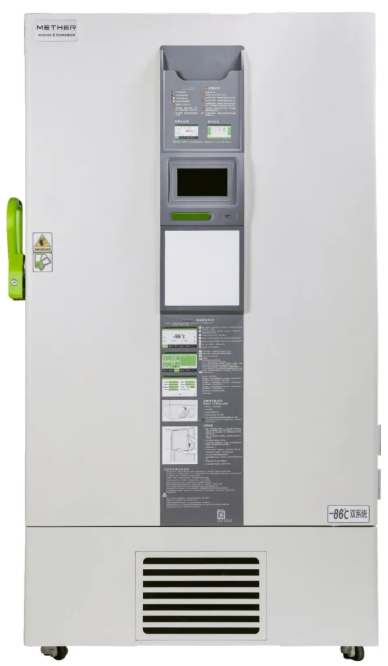

中科都菱醫用低溫保存箱

（2）擴增產物分析區

主要配置有：移液器、振蕩器、超凈工作臺、毛細管電泳儀、冰箱、離心機、可移動紫外燈等。

eppendorf research plus 移液器

上海博迅立式智能精密搖床

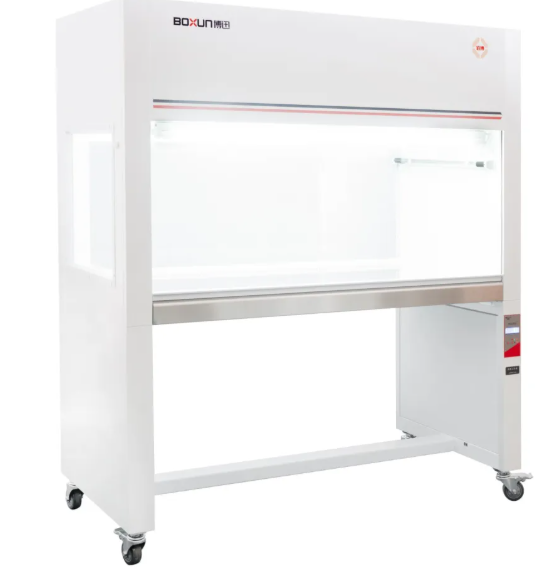

上海博迅超凈工作臺

2、輔助實驗室

主要有天平室、高溫室、純水室、氣瓶室、貯藏室、溶液配制室、暗室等。

（1）天平室

分析天平是化學實驗室必備的常用儀器，高精度天平對環境有一定要求，主要是氣流和風速的影響，天平室應靠近化學實驗室，以方便使用，但不宜與高溫室和有較強電磁干擾的房間相鄰。高精度微量天平宜設在底層。天平室內不得設置洗滌臺或任何管道穿過窒內，以免管道滲漏影響天平的維護和使用。

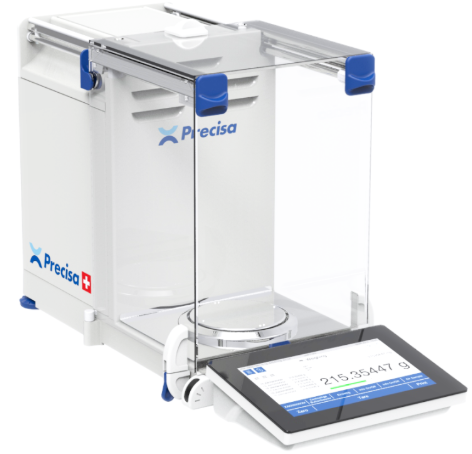

天美普利賽斯天平

（2）高溫室、培養室

高溫爐和恒溫培養箱是常備設備，一般放置在高溫工作臺上，但特大型的恒溫箱須落地安置為宜，高溫爐、恒溫箱須分開放置。

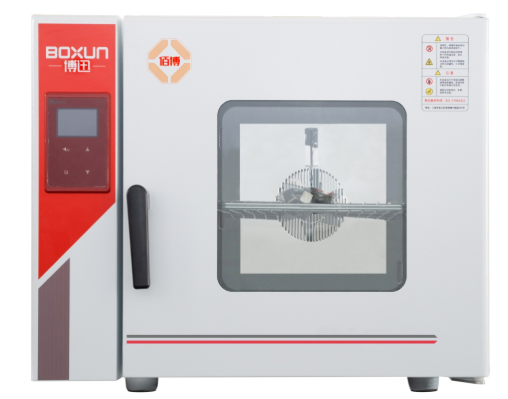

上海博迅電熱恒溫培養箱

上海智城精密細胞培養振蕩器

（3）純水室

主要是設計的實驗裝備有；邊臺和洗滌臺?，F(xiàn)代實驗室多使用去離子水、水量大且能保證水質。地面需設地漏。

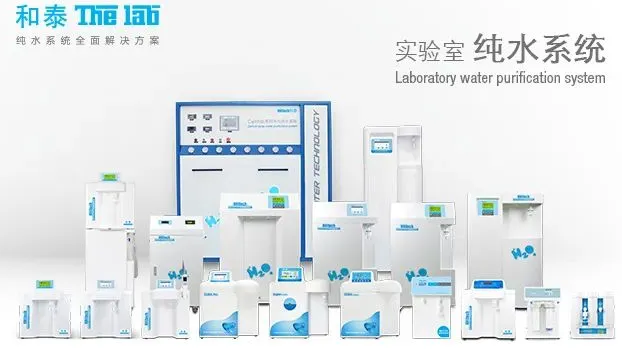

和泰純水系統

（4）氣瓶室

實驗室用氣除不燃?xì)怏w（氮?dú)?、二氧化碳）、惰性氣體（氬氣、氦氣等）外，其他氣體具有高壓、劇毒、氧化分解、爆炸等危險性氣體，例如易燃?xì)怏w氫氣、一氧化碳；劇毒氣體為氟氣、氯氣；助燃?xì)怏w為氧氣等，這些氣體不得進行實驗室。可以通過管子接到各實驗室內。

（5）溶液配制室

用于配制各種標準溶液和不同濃度的溶液。在允許的條件下，可由兩個房間組成，其一設有天平臺。另一間作配制試劑和存放試劑之用，一般應配置：通風柜、實驗臺、試劑柜。

3、化學基本實驗室

主要是進行容量分析、離子測定、氧化還原等實驗，一般設計的裝備有：實驗臺與洗滌臺；通風柜及管道修檢井；帶試劑架的實驗臺及輔助工作臺，需考慮設在實驗室內的研究空間或電腦臺，藥品柜、器皿柜、落地安置的儀器設備、急救器等。

4、儀器分析實驗室

主要設置各種大型精密分析儀器，同時也包括普通小型分析儀等，一般設計的裝備有：儀器臺、實驗臺、通風柜、天平臺、電腦臺、氣瓶柜、洗滌臺、器皿柜、藥品柜、急救器、萬向排氣罩、原子吸收罩等。以下列出各類儀器分析實驗室的要求，以供參考。

（1）氣相色譜分析室

主要是對容易轉化為氣態而不分解的液態有機化合物及氣態樣品的分析。儀器設備主要有氣相色譜儀，具有計算機控制系統及數據處理系統，自動化程度很高，對有機化合物具有高效的分離能力，所用載氣主要有：H2、N2、Ar、He、CO2等。但對高沸點化合物，難揮發的及熱不穩定的化合物、離子化合物、高聚物的分離卻無能為力。

要求局部排風及避免陽光直射在儀器上，避免影響電路系統正常工作的電場及磁場存在，一般設計：儀器臺（應離墻以便儀器維修）、萬向排氣罩、電腦臺（一般在儀器臺旁配置）、邊臺、洗滌臺、試劑柜等。

（2）液相色譜分析室

主要體現在高效率分離，對復雜的有機化合物分離制取純凈化合物，定量分析和定性分析，儀器設備主要有：高效液相色譜儀，適宜于高沸點化合物、難揮發化合物、熱不穩定化合物、離子化合物、高聚物等，彌補氣相色譜儀的不足。環境和實驗室基礎裝備設計要求與氣相色譜室相近。

（3）質譜分析室

主要是對純有機物的定性分析，實現對有機化合物的分子量、分子式、分子結構的測定，分析樣品可以是氣體、液體、固體，主要設備有質譜儀、氣-質聯用儀。質譜儀是利用電磁學的原理，使物質的離子按照基特征的質荷比（即質量m與電荷e之比—m/e）來進行分離并進行質譜分析的儀器，缺點是對復雜有機混合物的分離無能為力。氣相色譜分離效率高，定量分析簡便的特點，結合質譜儀靈敏度高，定性分析能力強的特點，兩種儀器聯用為氣-質聯用儀?？梢匀￠L(zhǎng)補短，提高分析質量和效率。質譜儀可能有汞蒸汽逸出，要考慮局部排風。

（4）光譜分析室

主要是根據物質對光具有吸收、散射的物理特征及發射光的物理特性，在分析化學領域建立化學分析。主要的儀器是原子發射光譜儀、原子吸收光譜儀，分光光度計、原子熒光光譜儀、熒光分光光度計、X射線熒光儀、紅外光光譜儀、電感耦合等離子體（LCP）光譜儀、拉曼光譜儀等。實驗室應盡量遠離化學實驗室、以防止酸、堿、腐蝕性氣體等對儀器的損害，遠離輻射源；室內應有防塵、防震、防潮等措施。儀器臺與窗、墻之間要有一定距離，便于對儀器的調試和檢修。應設計局部排風。使用原子吸收罩排風較為適宜。

以上實驗室，根據實際需要可設置樣品處理室，一般有洗滌臺、實驗臺、通風柜等設備，同化學實驗室類似。

三、特殊氣體配送系統

特殊氣體配送系統是實驗室設置不可忽略的部分。實驗室用氣主要有不燃?xì)怏w（氮?dú)?、二氧化碳）、惰性氣體（氬氣、氦氣等）、易燃?xì)怏w（氫氣、一氧化碳）；劇毒氣體（氟氣、氯氣）；助燃?xì)怏w（氧氣）組成。除不燃?xì)怏w、惰性氣體外其它氣體不得進行實驗室?？梢酝ㄟ^(guò)輸氣管接到各實驗室內。一般氣相室配置氦氣（He）、氮?dú)猓∟2）。

氣質聯用室配置了氮?dú)狻錃?、氧氣。氫氣管線上的連接管件都要連接后焊接，嚴禁有泄漏的可能。所有的管線在安裝完畢后一定要做氣密性實驗，并在使用前要先除油。由于管道細小，管間距小，安裝過程中可依據現場情況進行調整，保證間距不小于45mm，氣瓶裝瓶時，易燃易爆與惰性氣體同柜，杜絕兩種易燃?xì)怏w同瓶裝一柜。

四、有害氣體輸出系統

有害氣體輸出系統是所涉及的實驗室必不可少的部分。實驗室內往往存在許多不利于人體健康的化學物質污染源，特別是有害氣體，將其排除非常重要。但與此同時，能源往往會被大量的消耗，因而實驗室的通風控制系統的要求漸高，從早CV（定風量），2-State（雙穩態式），VAV（變風量）系統，到最新的適應性控制系統——既安全，又要符合節約能源的需要。

總之，實驗室的最新觀念就是將整個實驗室當作是一臺排煙柜，如何有效的控制各種進排氣，達到既安全又經濟的效果是至關重要的。

實驗室常用排風設備主要有：通風柜、原子吸收罩、萬向排氣罩、吸頂式排氣罩、臺上式排氣罩等。
